Урок №4. Панель инструментов в программе Pro100 (продолжение).

Продолжаем знакомиться с возможностями программы, с ее интерфейсом. Ранее мы рассмотрели возможности меню "Файл", "Правка", "Вид".

Меню "Элемент".

Один из главных инструментов применяемых при проектировании. Позволяется создавать собственные 3d модели в самой программе, не прибегая к посторонней помощи. "Кирпичиком" для создания моделей и является "элемент". По умолчанию это прямоугольная плита с заданной толщиной. Толщину панели можно устанавливать вот здесь:

Теперь при создании новых элементов все они  будут идти с толщиной 16 мм, это очень удобно, когда идет речь о проектировании мебели из ЛДСП, т. к. это самая популярная толщина у производителей этого материала.

Итак, рассмотрим выпадающий список из меню "Элемент":

- новый - необходима для создания нового элемента. После того как она выбрана необходимо указать какая панель требуется (горизонтальная, вертикальная или фронтальная) для этого надо нажать на одну из стен или пол/потолок. Появившееся новая панель будет находится в той же плоскости, что и указанная стена. Ее стандартные размеры 800 мм х 800 мм. Как вы уже поняли есть еще несколько альтернативных способов получения нового элемента. Можно воспользоваться меню слева

или нажать кнопку Insert. В любом случае после необходимо выбрать плоскость.

-  название/материал/размеры - одним словом свойства созданного элемента. Меню свойств также можно добыть при двойном клике по элементу. Если сгруппировано несколько элементов вместе, то двойной клик по группе выдает свойства группы. Для просмотра свойств отдельного элемента состоящего в группе перед двойным кликом следует нажать и удерживать клавишу Ctrl. Также в свойства можно попасть через клик правой клавишей мыши и нажав вот эту кнопочку:

- форма - запускает редактор формы созданного элемента. Он позволяет менять прямоугольную форму элемента на треугольную, круглую, делать в ней отверстия и т. п. В качестве альтернативы можно использовать вот эту кнопочку:

или через меню правой клавиши мыши.

- накрыть поверхностью - одна из самых загадочных функций. Позволяет накрыть поверхностью созданную конструкцию. Поверхность имеет заданную толщину, а ее размеры повторяют габариты конструкции в плане. Видимо для облегчения рисования столов.

- поворот на 90 градусов против часовой стрелки/поворот на 90 градусов по часовой стрелке - для поворота детали или конструкции.

- вращение - позволяет вращать элементы в трех плоскостях с шагом в 1 градус. Появляется вот такой помощник:

С его помощью можно выбрать: ось вращения, угол, плюс и минус обозначают направление вращения, а два веселых человечка - это функция размножить. При нажатом режиме размножить в каждом повороте появляется новая деталь. Удобно рисовать снежинки)

- переместить - незаслуженно игнорируемая многими пользователями, но при этом весьма полезная функция. Вызывает вот такое меню

Можно перемещать панели на указанное расстояние в любой плоскости. При нажатой кнопке размножить панель копируется с указанным шагом. Отличный инструмент для расстановки полок в шкафу, перегородок и т. п.

- перевернуть - или симметрично отобразить, меняет левое на правое и наоборот.

И снова мы можем видеть набор этих кнопочек на панели инструментов:

и при помощи правой клавиши мыши, выбирайте как вам удобнее будет.

 - передвинуть - я бы сказала максимально сдвинуть в... и далее идут варианты - влево (выбранный элемент, или конструкция максимально возможно придвигается к левой стенке), вправо, вверх/вниз, вперед/назад. И традиционно посмотрим где эти кнопки дублируются:

Как видите эта функция дублируется аж в двух местах, но опять же не принципиально.

- выравнивание - позволяет выравнивать несколько указанных панелей по одной из сторон. При этом при выравнивании по левому/правому краю неподвижной остается верхняя панель, при выравнивании по низу/верху неподвижна левая панель, а при выравнивании по лицевой/тыльной сторонам статична нижняя панель. Дублируется кнопками на панели инструментов опять в двух местах:

На сегодня все, всем легкого усвоения, продолжение следует...

Урок №3. Панель инструментов в программе Pro100

Продолжаем серию подробных уроков по работе в программе Pro100. В прошлых статьях мы рассмотрели как создать новый проект, как установить размеры. Итак, вот как выглядит программа при запуске.

Давайте рассмотрим все по порядку и разберемся что я для чего тут нужно.


В меню кнопки "Файл" мы видим стандартные и всем привычные функции

- новый - для создания нового документа
- новый по шаблону
- открыть - для открытия сохраненных проектов
- сохранить
- сохранить как
- экспорт - для экспорта рисунка в файл jpeg. Заменяет скриншот экрана. Можно выбирать разрешение.
- свойства проекта - это то самое всплывающее окно, которое появляется при запуске программы. Также появляется при двойном клике по любой стене помещения.
- настройки страницы
- просмотр печати
- печать
- список последних проектов
Кнопки меню "Файл" дублируются на панели инструментов:

Все кнопки меню "Правка" дублируются на панель инструментов или при правом клике мышью. Пользоваться ими оттуда гораздо удобнее.

Тут мы видим привычные
 - отменить/повторить,
 - вырезать/копировать/вставить/удалить,
-  добавить в библиотеку/вставить из библиотеки (так можно добавить в свою библиотеку только что нарисованный шкаф, или извлечь его оттуда), проще делать правой клавишей мыши (в библиотеку) и перетаскиванием (из библиотеки)
-  сгруппировать/разгрупировать (позволяет объединять несколько деталей в одну конструкцию для перемещения), проще делать правой клавишей мыши;
- размножить (это как копировать и сразу вставить), на практике это делается так - если во время перемещения левой клавишей любого элемента быстро нажать правую клавишу, то на курсоре останется копия, а оригинал будет на месте, где был до перемещения;

Кнопки меню "Правка" также можно найти на панели инструментов (кроме группировки, она делается при помощи правой клавиши мыши)

В меню "Вид" также дублируются все кнопки на панель инструментов. Они отвечают за вид или ракурс изображенных предметов.

Но пройдемся по ним быстренько:

 - каркас/набросок/цвета/текстуры - можно попробовать поменять и посмотреть на результат. В режиме каркаса видны все полки-внутренности, в режиме текстуры самый интересный внешний вид;

 - контуры/полупрозрачность/затенение - тоже отвечают за внешний вид предметов. Контуры делают рисунок более четким, полупрозрачность приоткрывает нам скрытые элементы, например полки за дверками, затенение добавляет реалистичности картинке;

- фотореалистичное изображение  - требует установки источников света, от которых появляются лучи света и тени, которые при грамотной расстановке делают картинку реалистичной;

- выглаживание краев - достаточно один раз включить и контуры будут автоматически выравниваться;

- метки - выводят названия предметов, я не пользуюсь

- размеры - это та область в которой создателям программы есть над чем поработать. В программе нельзя самостоятельно ставить размерные линии там где надо. Программа сама их ставит там где хочет. Я этой функцией не пользуюсь.

- сетка - можно менять размеры. Несет чисто декоративную функцию, хотя можно привязываться к углам, но это сильно мешает в работе.

- фон - окрашивает задний фон в светло-бежевый цвет.

 - вид - тут дублируются вкладки идущие по низу, под изображением, переключается вид изображения (план - сверху, северная стена - вид спереди, южная - сзади, западная и восточная - слева и справа. в перспективе можно вращать комнату, ну и аксонометрия)

 - центрирование - кнопочка для возврата построенного изображения в центр экрана. Может пригодиться, когда закрутишься и потеряешься)

- увеличить/уменьшить - обычное приближение и удаление. Удобнее делать колесиком.

- панели инструментов - вот тут должны стоять галочки во всех пунктах, тогда не придется пользоваться этими вкладками.

Вот так выглядят кнопки меню "Вид" на панели инструментов:

Урок №2. Знакомство с программой PRO100. Размеры.

Продолжаем изучение интерфейса программы. В первой части мы запустили программу, выбрали создать новый проект, заполнили значения свойств проекта и нажали "Ок" или отказались от них и нажали кнопку "отмена". В любом случае мы увидим вот такое окно для ввода размера помещения:

Тут сразу небольшое лирическое отступление. Так как программа польская и, в последствии, руссифицированная, то у нее есть свои скажем так особенности.

Длина = Ширина

Ширина = Глубина

Какие же размеры вбивать?

Если вы хотите сделать дизайн проект комнаты из готовых библиотечных элементов, то вбивайте размеры комнаты. Но, если вы только начинаете создавать предмет, например шкаф, то удобнее будет писать его габаритные размеры.

Итак, размеры ввели, нажимаем "ОК"!

p. s. Размеры помещения можно поменять в любой момент, если вызвать это окно дважды кликнув по стене или полу.

p. p. s. Если вы нарисовали помещение больше, чем внутренняя мебель, то подогнать можно введя в поля любое маленькое число (например 1мм) и перевести курсор в другое окно - программа сама подкорректирует размер по размерам мебели

Урок №1. Знакомство с программой PRO100

Не будем останавливаться на способах получения программы,  можно приобрести, скачать экзешник или портейбл версию. Мне лично очень нравится портейбл, ношу ее с собой на флешке. Итак, вы установили программу Pro100 4.42. Запускаем. Появляется вот такое окно приветствия. Тут все предельно ясно.

Если надо создать новый проект - выбираете "Новый проект".

Надо открыть один из сохраненных - выбираете "Открыть проект".

Кнопкой шаблоны я, если честно не пользуюсь.

И очень удобная кнопочка "Последний открытый" позволяет открыть последний проект, в котором вы работали в программе.

Выбираем "Новый проект".

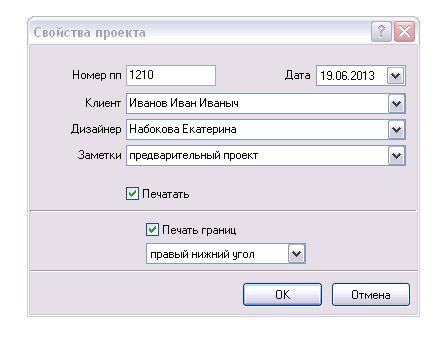

Появляется вот такое окошечко. Тут можно вводить данные о проекте. Если поставить галочку рядом со словом печать, то эти данные будут выведены на картинку дизайн-проекта при печати, что бывает очень удобно.

Можно выбирать где будет размещаться табличка с информацией.

Вот так будет выглядеть при распечатке. Там же вписывается цена.

Если нет необходимости во вводе информации, этот шаг можно пропустить нажав кнопку "отмена"
